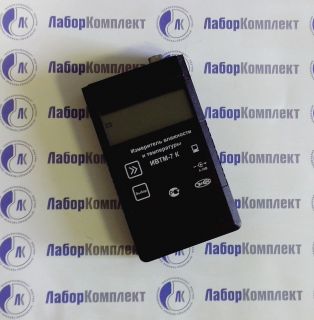

Термогигрометр ИВТМ-7 К3
Термогигрометр ИВТМ-7 К3 соответствует ТУ4311-001-70203816-06, внесен в Государственный реестр средств измерений под № 15500-07 и допущен к применению в Российской Федерации (сертификат Госстандарта России №26834/1 от 27.02.07г.) в качестве средства измерения.
Назначение термогигрометра:
ИВТМ-7 К3 предназначен для измерения и регистрации температуры и относительной влажности воздуха и/или других неагрессивных газов в различных отраслях промышленности, сельского хозяйства, медицине, гидрометеорологии, энергетике для оперативного контроля параметров микроклимата, при экспериментальном исследовании и в условиях эксплуатации.
Области применения:
Термогигрометр ИВТМ-7 К3 применяется в жилых и производственных помещениях для измерения температуры и относительной влажности воздуха, различных неагрессивных газов в трубопроводах, корпусах генераторов, холодильных камерах, камерах с повышенной температурой и высокой влажностью, расстоечных шкафах, барокамерах и барозалах в медицинских учреждениях.
Достоинства:
-
главным достоинством этого термогигрометра является реализация принципа «Plug&Play», что позволяет обеспечивать возможность подключения измерительных зондов (преобразователей) различного конструктивного исполнения без дополнительной настройки прибора. Возможно удаление измерительного преобразователя от блока индикации на расстояние до 1000 м;
-
текущие значения параметров измерений (показания относительной влажности и температуры) индицируются на ЖК-дисплее попеременно;
-
в измерителе относительной влажности и температуры ИВТМ-7 К3 реализуется возможность настройки порогов сигнализации. Пороги – это верхняя или нижняя границы допустимого изменения соответствующей величины (температуры, влажности). При нарушении порогового значения термогигрометр обнаруживает это событие и на индикаторе появляются специальные символы. При соответствующей настройке термогигрометра ИВТМ-7 К3 нарушение порогов сопровождается звуковым сигналом ;
-
измеритель относительной влажности и температуры ИВТМ-7 К3 может производить периодическую автоматическую запись измеренных значений в энергонезависимую память в режиме реального времени – до 9000 точек накопления статистики. Настройка записи, просмотр, сохранение данных производится с помощью программы MSingle-7A. Программа и ее описание поставляются по специальному заказу;
-
в приборе реализован пересчет результатов измерения влажности в различные единицы : % отн. вл., г/м3 , ppm, °Стр, °Свт;
-
в термогигрометре ИВТМ-7 К3 предусмотрена возможность крепления к стене ;
-
термогигрометры ИВТМ-7 К3 легко объединяются в единую измерительную сеть из однотипных и разнотипных приборов с последующим выводом параметров сети на компьютер . Эта возможность реализуется с помощью специального программного обеспечения NCServer и вспомогательного оборудования (адаптеров, преобразователей интерфейсов, и др.) для многоканальных измерительных систем.
Принцип действия и конструктивное исполнение термогигрометра:
Измеритель относительной влажности и температуры ИВТМ-7 К3 состоит из блока управления и индикации и первичного преобразователя.
Блок управления и индикации термогигрометра выполняется в белом или черном пластмассовом корпусе.
Прибор ИВТМ-7 К3 комплектуется первичными преобразователями (зондами) серии ИПВТ-03М различного конструктивного исполнения.
Для измерения влажности используются сорбционно-емкостной сенсор.
Для измерения температуры в термогигрометре применен платиновый терморезистор.
Технические характеристики термогигрометра ИВТМ-7 К3:
|
Диапазон измерения относительной влажности газов, %
|
от 0 до 99
|
|
Основная погрешность измерения относительной влажности, %
|
±2,0
|
|
Дополнительная погрешность измерения влажности от температуры окружающего воздуха в диапазоне рабочих температур, %/°С, не более
|
0,2
|
|
Единицы представления влажности
|
% отн. вл., ppm, °Стр, °Свт, г/м3
|
|
Диапазоны измеряемых температур для первичных преобразователей, °C:
- ИПВТ-03-01,ИПВТ-03-03-01, ИПВТ-03-03-02, ИПВТ-03-06
- ИПВТ-03-02,ИПВТ-03-04, ИПВТ-03-09
- ИПВТ-03-05
- ИПВТ-03-07, ИПВТ-03-08, ИПВТ-03-10, ИПВТ-03-11
|
-20…+60
-45…+120
-45…+150
-20…+60
|
|
Абсолютная погрешность измерения температуры для всех модификаций первичных преобразователей, °С:
- в диапазоне от -20 до +60 включительно
- в диапазоне от -45 до -20, от +60 до +150 включительно
|
±0,2
±0,5
|
|
Постоянная времени измерения влажности, с (не более)
|
60
|
|
Количество точек автоматической статистики
|
до 9000
|
|
Питание термогигрометра
|
напряжением от +2,7 до +3,2 В от 2 батареек типоразмера AAA
или от сетевого адаптера напряжением от +6 до +8 В
|
|
Электрическая мощность, потребляемая прибором, Вт
|
0,1
|
|
Напряжение, при котором срабатывает индикация разряда батарей, В
|
2,7±1%
|
|
Длина кабеля для подключения первичного преобразователя к измерительному блоку, м
|
до 1000
|
|
Интерфейс связи с компьютером
|
RS-232
|
|
Длина кабеля для подключения прибора к компьютеру, м
|
до 15
|
|
Масса прибора, кг
|
0,3
|
|
Габаритные размеры прибора, мм, не более
|
130×70×25
|
|
Масса первичного преобразователя, кг, не более
|
от 0,1 до 0,4
|
|
Параметры внешней среды должны соответствовать:
Для блока измерения и индикации
- температура воздуха, °С
- относительная влажность, %(без конденсации влаги)
- атмосферное давление, КПа
Для первичного преобразователя
- температура воздуха, °С
- относительная влажность, %(без конденсации влаги)
- атмосферное давление, КПа
|
-20…+40
2…98
84…106
-40…+60
2…98
84…106
|
|
Не допускается нагрев корпуса преобразователя и соединительного кабеля до температуры выше 60 °C
|
|
Cредний срок службы термогигрометра, лет
|
5
|
Содержание механических и агрессивных примесей в окружающей и контролируемой среде (хлора, серы, фосфора, мышьяка, сурьмы и их соединений), отравляющих каталитически активные элементы датчика, не должно превышать санитарные нормы согласно ГОСТ 12.1005-76 и уровня ПДК (для сероводорода Н2S уровень ПДК не должен превышать 10 мг/м3).
В комплект поставки термогигрометра ИВТМ-7 К3 входят следующие изделия и эксплуатационная документация:
|
Наименование изделия
|
Количество
|
|
Измеритель влажности и температуры (термогигрометр) ИВТМ-7К
|
1 шт.
|
|
Первичный преобразователь влажности и температуры ИПВТ-03** (варианты исполнения):
- ИПВТ-03-01 в пластмассовом корпусе в виде «минимикрофона»
- ИПВТ-03-02 в пластмассовом корпусе для измерения при повышенной температуре до 100 °С
- ИПВТ-03-03-01 в виде проточной камеры в алюминиевом корпусе
- ИПВТ-03-03-02 в виде проточной камеры в корпусе из нержавеющей стали
- ИПВТ-03-03-03 в виде проточной камеры в пластмассовом корпусе
- ИПВТ-03-04 в виде штыря для измерения при повышенной температуре до 120 °С
- ИПВТ-03-05 в виде металлического стержня
- ИПВТ-03-06 в металлическом корпусе с резьбой погружного типа для измерения в гермообъемах
- ИПВТ-03-09 для измерения в черной сфере
- ИПВТ-03-10 в сыпучих материалах в виде обкладок конденсатора
- ИПВТ-03-11 в виде штык-ножа для измерений в стопе бумаги и листовых материалах
|
1 шт.
|
|
Кабель для подключения к персональному компьютеру*
|
1 шт.
|
|
Программное обеспечение*
|
1 шт.
|
|
Свидетельство о Госповерке*
|
1 экз.
|
|
Руководство по эксплуатации и паспорт
|
1 экз.
|
|
Сетевой адаптер*
|
1 шт.
|
|
Упаковочный чехол*
|
1 шт.
|
* - поставляются по специальному заказу.
** - конструкция и диапазоны измерения преобразователя определяются в соответствии с заказанной конфигурацией прибора.
