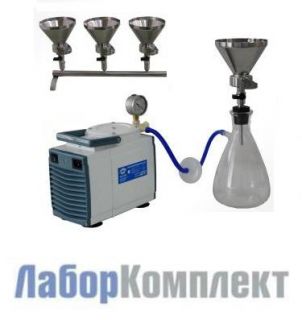

Прибор вакуумного фильтрования ПВФ-47/3 НБ (ВВ)
для определения взвешенных веществ в воде
Прибор ПВФ-47/3 НБ (ВВ) применяется для фильтрования воды под вакуумом с целью выделения частиц механических примесей. Прибор изготавливается с 3-мя воронками из нержавеющей стали под фильтр диаметром 47 мм. Исследуемая проба фильтруется на мембранном или бумажном фильтре, по окончании фильтрации фильтр высушивается и взвешивается вместе с задержанным осадком. Нормативная база:
- РД 52.24.468-2005 Взвешенные вещества и общее содержание примесей в водах. Методика выполнения измерений массовой концентрации гравиметрическим методом.
- ПНД Ф 14.1.2.110-97 Методика выполнения измерений содержаний взвешенных веществ и общего содержания примесей в пробах природных и очищенных сточных вод гравиметрическим методом.
- МУ 2.1.5.1183-03 Санитарно-эпидемиологический надзор за использованием воды в системах технического водоснабжения промышленных предприятий.
Особенности конструкции прибора ПВФ-47/3 НБ (ВВ):
- фильтровальная ячейка состоит из коллектора с основаниями для размещения дисковых фильтров и кранами, с помощью которых можно независимо подключать к источнику вакуума каждую воронку;
- насос вакуумный мембранный НВМ-0,33II снабжён вакуумметром с гидрозаполненной шкалой для сглаживания гидродинамических колебаний стрелки при контроле рабочего вакуума, а также редукционным клапаном для сброса вакуума;
- ресивер (колба Бунзена) для фильтрования под вакуумом, в который собирается отфильтрованная вода, изготавливается из термически стойкого стекла;
- фильтр-влагоотделитель препятствует попаданию капель жидкости в камеру вакуумного насоса, высушивается и стерилизуется автоклавированием.
Технические характеристики прибора ПВФ-47/3 НБ (ВВ):
Комплектация
|
Показатели
|
Значение
|
Фильтровальная ячейка
|
диаметр фильтра, мм
|
47
|
материал
|
нержавеющая сталь
|
рабочий объём воронки, мл
|
500 мл (стандарт), 300 мл (по запросу)
|
количество воронок в ячейке, шт.
|
3
|
Вакуумный мембранный насос НВМ-0,33II
|
рабочий вакуум, кгс/см2
|
до -0,8
|
расход по воздуху, л/мин
|
20
|
потребляемая мощность, Вт
|
160
|
сеть электропитания, В/Гц
|
230/50
|
габаритные размеры, мм
|
215х235х120
|
масса, кг
|
7
|
Ресивер (колба Бунзена)
|
рабочий объём, мл
|
2000
|
Фильтр-влагоотделитель
|
материал мембраны
|
политетрафторэтилен
|
размер пор, мм
|
0,22
|
материал корпуса
|
полипропилен
|
габариты, мм
|
Ø 65, длина - 70
|
площадь фильтрации, см2
|
19,6
|
Комплектация прибора:
- фильтровальная ячейка с 3-мя воронками объёмом 500 мл (с уплотнением);
- вакуумный насос;
- ресивер (колба Бунзена) объёмом 2000 мл;
- фильтр-влагоотделитель;
- трубопровод.
