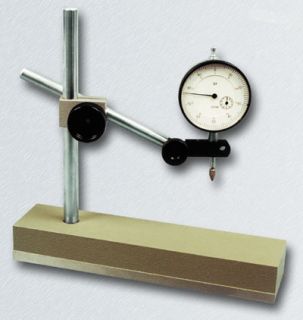

Штатив для измерительных головок Ш–IIВ



Штатив тип Ш-IIВ предназначен для установки на них измерительных головок с ценой деления 0,01 мм.
В основании прибора закреплена цилиндрическая колонка, по которой движется муфта со стержнем с закрепленной на конце измерительной головкой.
Штатив Ш-IIВ имеет устройство для точной установки на размер (для микроподачи).



Тип	Диаметр отверстия под измерительную головку, мм	Вылет измерительной головки, мм	Высота колонки, мм	Габаритные размеры, мм
Ш–IIВ	8h8	500	630	490x155x645
